Detail produk:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Cahaya Tinggi: | Kaca Linear CNC Linear Encoder,1um Kaca Linear CNC Linear Encoder |
||

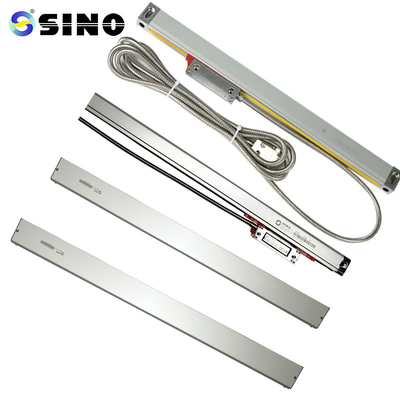

5um/1um/0.5um SINO KA500 Glass Linear Scale CNC Linear Encoder Scale untuk Pembacaan Digital
KA-500 adalah mini-encoder yang didesain khusus untuk mesin perkakas yang memiliki low
ukuran instalasi dan ruang operasi kecil.Itu dapat memenuhi kebutuhan pelanggan tersebut
yang memiliki persyaratan untuk posisi.Panjangnya 70 ~ 470mm.
Paket termasuk:
Skala linier kaca, 1 buah, KA500-470mm
Tersedia resolusi 0,5/1/5 m.
Panjang enkoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan konsumen. (Panjang: 70-470mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif enkoder L1: Dimensi lubang pemasangan enkoder
L2: Dimensi keseluruhan encoder
Pedoman Operasi
1. Sebelum digunakan, pengguna harus membaca Deskripsi Umum, Pertimbangan Keselamatan dan
semua isi di Bab 1 ~ 3.
2. Kecuali Uraian Umum, Pertimbangan Keselamatan dan semua isi di dalamnya
Bab 1 ~ 3, teknisi untuk instalasi, pengujian dan perbaikan harus teliti
memahami semua isi dalam Bab 4 ~ 5.
3. Petunjuk Pengoperasian ini hanya berlaku untuk rangkaian KA SINO yang terintegrasi
pembuat kode linier.
4. Silakan baca Pertimbangan Keselamatan di bawah ini.Ini adalah informasi penting terkait dengan
penggunaan yang aman dari encoder linier Anda.
Informasi detil:
Semua timbangan linier akan diuji sebelum dikirim.Berikut adalah contoh laporan pengujian timbangan.
