Detail produk:
|
Item name: | KA500 Digital Readout Optical Encoder | Application: | Small Linear Scale KA500 |
---|---|---|---|
Usage: | Small Lathe Drilling Machine Drilling Machine Milling Machine | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Cahaya Tinggi: | KA500 Digital Readout Optical Encoder,Skala Linear Digital Readout Optical Encoder |

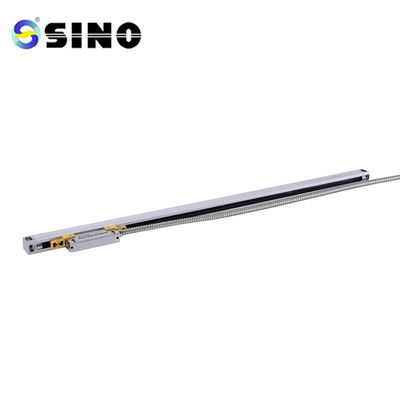

Pembacaan Digital KA500 Skala Linier Kecil Cocok untuk Mesin Bor Bubut Kecil Mesin Bor Mesin Penggilingan
Encoder kecil yang disebut KA-500 dirancang khusus untuk peralatan mesin dengan instalasi terbatas dan ruang kerja.Kebutuhan pelanggan yang terkait dengan posisi tertentu dapat dipenuhi.Dimensinya 70 x 470 mm.
Paket termasuk:
Skala linier kaca, 1 buah, KA500-70mm
Tersedia resolusi 0,5/1/5 m.
Panjang enkoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan konsumen. (Panjang: 70-470mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif enkoder L1: Dimensi lubang pemasangan enkoder
L2: Dimensi keseluruhan encoder
Pedoman Operasi
Membaca Deskripsi Umum, Pertimbangan Keselamatan, dan
semuanya di Bab 1 3.
2. Selain Gambaran Umum, Pertimbangan Keselamatan, dan semua data di dalamnya
Profesional instalasi, pengujian, dan perbaikan harus benar-benar mematuhi Bab 1 hingga 3.
memahami setiap paragraf dalam Bab 4-5.
3. Pedoman pengoperasian ini hanya berlaku untuk sirkuit terpadu seri KA SINO.
itu adalah encoder linier.
Silakan baca saran keselamatan yang tercantum di bawah ini untuk informasi lebih lanjut.Ini termasuk informasi penting tentang
Manfaatkan encoder linier Anda dengan aman.
Informasi detil:
Semua timbangan linier akan diuji sebelum dikirim.Berikut adalah contoh laporan pengujian timbangan.
