Detail produk:
|
Item name: | SINO KA500 Optical encoder | Application: | Glass Linear Scale with Digital Readout |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Cahaya Tinggi: | 120mm Optical Encoder Glass Linear Scale,5um Optical Encoder Glass Linear Scale,Digital Readout Glass Linear Encoder |

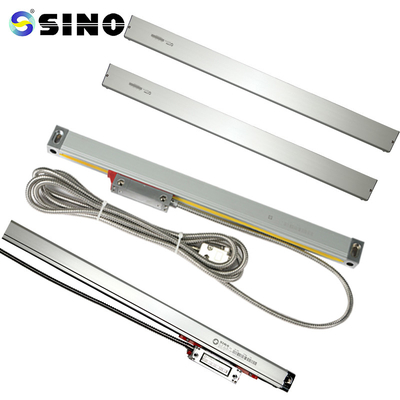

5um/1um/0.5um SINO KA500-120mm Optical Encoder Glass Linear Scale Dengan Sistem Pembacaan Digital
Paket berisi:
Skala Kaca Linear, KA500-120mm, 1 buah
Resolusi yang Tersedia: 0,5/1/5 m.
Sesuai dengan kebutuhan pengguna, panjang enkoder yang disesuaikan (L0) dapat ditawarkan. (Panjang: 70-470mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif enkoder L1: Dimensi lubang pemasangan enkoder
L2: Dimensi keseluruhan encoder
Instruksi Operasi
Membaca Deskripsi Umum, Pertimbangan Keselamatan, dan
semuanya di Bab 1 3.
2. Selain Gambaran Umum, Pertimbangan Keselamatan, dan semua data di dalamnya
Profesional instalasi, pengujian, dan perbaikan harus benar-benar mematuhi Bab 1 hingga 3.
memahami setiap paragraf dalam Bab 4-5.
3. Pedoman pengoperasian ini hanya berlaku untuk sirkuit terpadu seri KA SINO.
itu adalah encoder linier.
Silakan baca saran keselamatan yang tercantum di bawah ini untuk informasi lebih lanjut.Ini termasuk informasi penting tentang
Manfaatkan encoder linier Anda dengan aman.
Informasi detil:
Semua timbangan linier akan diuji sebelum dikirim.Berikut adalah contoh laporan pengujian timbangan.
