Detail produk:
|
Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
Cahaya Tinggi: | Skala Digital Linier 5um,Skala Digital Linier Bubut CNC,Skala Digital Linier 220mm |

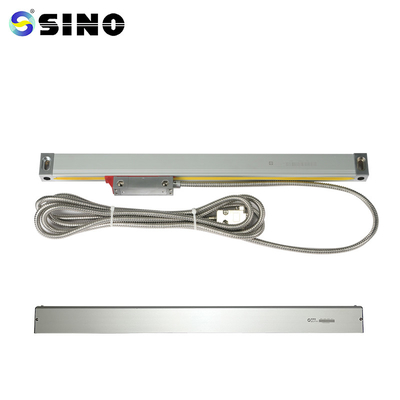

SINO KA-500 220mm 5um Linear Digital Scale Produk Encoder 0,005mm Untuk Mesin Spark Bubut CNC
Mini-encoder KA-500 dibuat khusus untuk peralatan mesin dengan ruang instalasi dan operasi terbatas.Pelanggan yang memiliki persyaratan posisional dapat memenuhi kebutuhan mereka.70 x 470 mm adalah panjangnya.
Paket termasuk:
Skala linier kaca, 1 buah, KA500-220mm
Tersedia resolusi 0,5/1/5 m.
Panjang enkoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan konsumen. (Panjang: 70-470mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif enkoder L1: Dimensi lubang pemasangan enkoder
L2: Dimensi keseluruhan encoder
Pedoman Operasi
1. Pengguna harus melalui Deskripsi Umum, Pertimbangan Keselamatan, dan
keseluruhan isi Bab 13.
2. Selain Gambaran Umum, Pertimbangan Keselamatan, dan semua bahan di dalamnya
Untuk pemasangan, pengujian, dan perbaikan, para profesional harus mengikuti Bab 1 sampai 3 dengan hati-hati.
memahami setiap bab 4-5 topik.
Panduan pengoperasian ini hanya berlaku untuk rangkaian KA SINO yang terintegrasi
pengkodean linier.
4. Silakan lihat pertimbangan keamanan di bawah ini.Ini berisi informasi penting tentang
gunakan encoder linier Anda dengan aman.
Informasi detil:
Semua timbangan linier akan diuji sebelum dikirim.Berikut adalah contoh laporan pengujian timbangan.
