Detail produk:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| Cahaya Tinggi: | Linear Scale Encoder 5um,120mm Panjang Perjalanan Linear Scale Encoder |
||

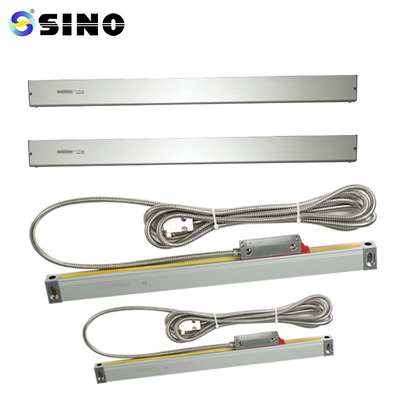

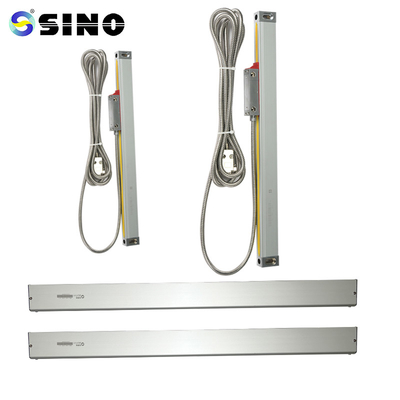

Optical Linear Scale Encoder 5um 120mm Panjang Perjalanan untuk Mesin Bubut Sistem Pembacaan Digital 3 Axis 2 Axis
Didesain khusus untuk peralatan mesin dengan instalasi terbatas dan ruang operasi adalah mini-encoder KA-500.Dimungkinkan untuk memenuhi kebutuhan klien yang memiliki kriteria posisi.Panjangnya 70 x 470 mm.
Paket termasuk:
Kisi skala linier, 1 buah, KA500-120mm
Tersedia resolusi 0,5/1/5 m.
Panjang enkoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan konsumen. (Panjang: 70-470mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif enkoder L1: Dimensi lubang pemasangan enkoder
L2: Dimensi keseluruhan encoder
Instruksi Operasi
Penting bagi pengguna untuk membaca Deskripsi Umum, Pertimbangan Keselamatan, dan
seluruh isi Bab 1 3.
2. Selain Gambaran Umum, Pertimbangan Keselamatan, dan semua informasi di dalamnya
Spesialis harus dengan cermat mengikuti Bab 1 hingga 3 untuk pemasangan, pengujian, dan perbaikan.
memahami setiap ide dari bab 4-5.
Hanya rangkaian sirkuit terpadu SINO KA yang tercakup dalam panduan pengoperasian ini.
dikodekan secara linier.
4. Harap tinjau saran keselamatan yang tercantum di bawah ini.Ini mencakup rincian penting tentang
Manfaatkan encoder linier Anda dengan aman.
Informasi detil:
Semua timbangan linier akan diuji sebelum dikirim.Berikut adalah contoh laporan pengujian timbangan.
