Detail produk:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Cahaya Tinggi: | Pembacaan Digital Skala Linear 120MM Untuk Mesin Bubut,Pembacaan Digital Skala Linear |
||

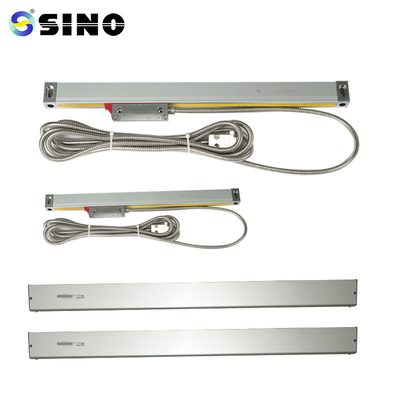

SINO KA300-120MM-5UM Pembacaan Digital Skala Linear Kecil untuk Mesin Penggilingan Pengeboran Bubut Kecil
Mini-encoder KA-500 secara khusus dibuat untuk peralatan mesin dengan ruang instalasi dan operasi terbatas.Klien dengan persyaratan posisi dapat memenuhi permintaan mereka.Dimensinya 70 x 470 mm.
Paket termasuk:
Kisi skala linier, 1 buah, KA500-170mm
Ada resolusi 0,5um/1um/5um.
Bergantung pada kebutuhan pelanggan, panjang enkoder yang disesuaikan (L0) dapat ditawarkan. (Panjang: 70-470mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif enkoder L1: Dimensi lubang pemasangan enkoder
L2: Dimensi keseluruhan encoder
Instruksi Operasi
Pengguna harus melalui Deskripsi Umum, Pertimbangan Keselamatan, dan
keseluruhan isi Bab 1 3.
2. Selain Gambaran Umum, Pertimbangan Keselamatan, dan semua data di dalamnya
Bab 1 sampai 3 harus diikuti dengan hati-hati oleh spesialis untuk pemasangan, pengujian, dan pemeliharaan.
memahami setiap konsep tunggal dari bab 4-5.
Panduan pengoperasian ini hanya mencakup sirkuit terpadu seri SINO KA.
dikodekan secara linear.
4. Silakan baca rekomendasi keselamatan yang disediakan di bawah ini.Ini berisi informasi penting tentang
Gunakan encoder linier Anda dengan hati-hati.
Informasi detil:
Semua timbangan linier akan diuji sebelum dikirim.Berikut adalah contoh laporan pengujian timbangan.
