Detail produk:
|
| Nama Item: | Enkoder Linier SINO KA500-120mm | Aplikasi: | Penghitung Pembacaan Digital untuk Grating |
|---|---|---|---|
| Penggunaan: | Penghitung Pembacaan Digital Gratings | Panjang Disesuaikan: | 320mm/370mm/420mm/470mm |
| Panjang: | 70mm/120mm/170mm/220mm | Bahan: | Aluminium |
| Fungsi: | Mesin EDM/Bubut/CNC/Mesin Gerinda/Membosankan | Resolusi: | 0,5μm/1μm/5μm |

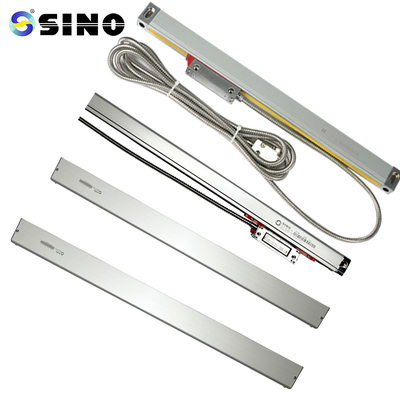

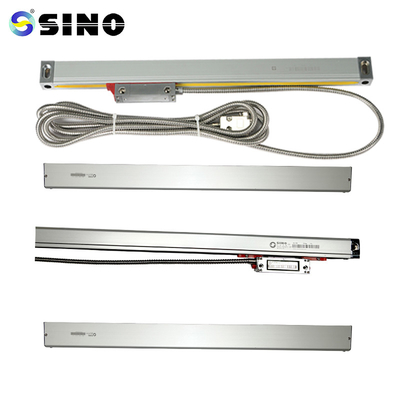

Pembacaan Digital Skala Linear Kecil Untuk Mesin Penggilingan Lathe (KA500-120MM-5UM)
Khususnya dirancang untuk alat mesin dengan ruang instalasi dan operasi terbatas adalah mini-encoder KA-500.Ukurannya 70 x 470 milimeter.
Paket ini mencakup:
KA500-120mm grating skala linier, 1 buah
Resolusi 0,5um/1um/5um tersedia.
Panjang encoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan pelanggan. ((Panjang:70-470mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
Instruksi Operasi
Pengguna harus membaca deskripsi umum, pertimbangan keselamatan, dan
Seluruh isi dari Bab 1.
Deskripsi Umum, Pertimbangan Keamanan, dan semua rincian dalam
Para spesialis harus mematuhi pasal 1 sampai 3 secara ketat saat melakukan pemasangan, pengujian, dan pemeliharaan.
memahami setiap konsep tunggal dari bab 4-5.
Manual operasi ini hanya membahas rangkaian terpadu seri SINO KA.
Pengkodean sederhana.
4Silakan baca rekomendasi keselamatan yang diberikan di bawah ini.
Gunakan encoder linear Anda dengan hati-hati.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
