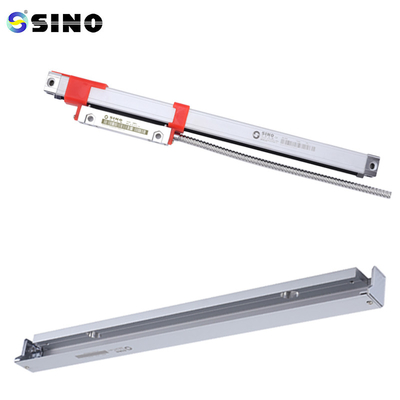

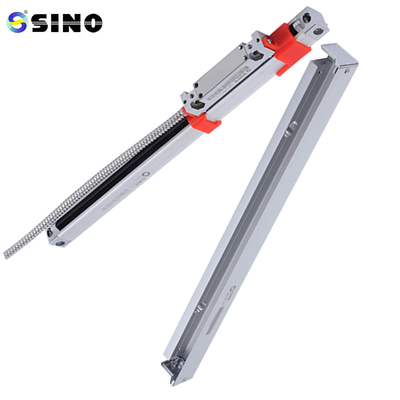

SINO Linear Scale Encoder 5um KA200 320mm Untuk Alat Mesin Lathe Milling DRO

SINO Linear Scale Encoder 5um KA200 320mm Untuk mesin bubut mesin penggilingan alat DRO

Paket berisi:

Tergantung pada ketinggian dan panjang instalasi yang dapat diakses, semua jenis penguasa harus dipasang pada berbagai mesin.Mengingat ruang terbatas pada mesin, KA-200 dengan perpotongan 16mm*16mm akan menjadi pilihan terbaik.

KA-200 adalah penguasa yang sangat tipis dan tipis yang memudahkan pemasangan peralatan pengukuran khusus dan penggunaan di beberapa ruang sempit.setiap penggaris untuk seri KA encoder linier telah menjalani proses kontrol kualitas yang ketat menggunakan kontrol laser dinamis.

Parameter KA-200

30mm-360mm dalam panjang pengukuran yang tersedia

16mm x 16mm dalam cross section

Keakuratan: +/- 3, 5, 10 (680 F, 1000 mm)

Satu unit sama dengan 50 milimeter.

Kecepatan pengukuran maksimum: 60 m/s

Tingkat perlindungan IP55

Resolusi 1 um/ 5 um (0,001 mm/ 0,005 mm)

Sinyal untuk output: TTL/EIA-422-A

Standar untuk kabel: 2 meter

Bar Pitch: 0,02 mm

80mA pada +5%, +5V

Kisaran operasi: 0 sampai 45 derajat Celcius

Konektor 9-Pin

A, OV, B, Kosong, 4.kosong, 5.Z, 6.A, +5V, 7.B, dan 9.Z

L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder

L2: Dimensi keseluruhan encoder

Informasi lebih lanjut:

Semua skala linier akan diuji sebelum pengiriman.
