Detail produk:
|
Nama Item: | Glass Linear Scale Optical Encoder SINO KA600-1200mm | Aplikasi: | Linear Encoder dengan M Cover Digital Reading Counter |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Panjang: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Bahan: | Aluminium |
Fungsi: | EDM/Bubut/Grinding/Mesin Bor/Mesin Penggilingan | Resolusi: | 0,5/1/5 μm |

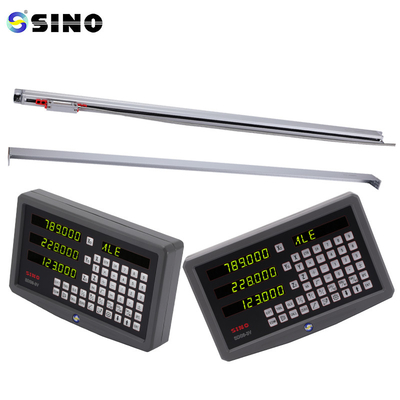

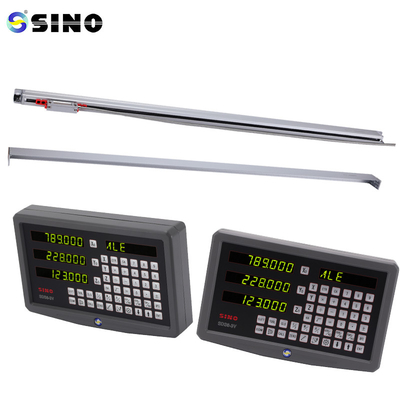

SINO KA600 1200mm 5mikron TTL EIA-422-A DRO Linear Glass Scale Encoder
Paket ini mencakup:
skala kaca linier, 500 ∼ 1200 mm, dalam satu bagian.
Resolusi 0,5/1/5um tersedia.
Panjang encoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan pelanggan.
Biasanya, gradasi skala berjarak sama dan menandakan peningkatan pengukuran tertentu, seperti milimeter atau inci.Sensor fotoelektrik mendeteksi graduasi sebagai kepala membaca bergerak di sepanjang skala, dan sensor menghasilkan sinyal listrik yang menunjukkan posisi. perangkat tampilan digital atau sistem terkomputerisasi dapat menguraikan sinyal ini dan memberikan umpan balik posisi real-time.
Menggunakan teknik pengkodean optik tambahan, posisi kepala pembacaan skala linier KA600 ditetapkan.
Biasanya terdiri dari timbangan kaca atau logam dan kepala baca yang bergerak di samping timbangan saat bagian mesin atau benda yang diukur bergerak.Graduasi atau tanda pada skala terdeteksi oleh sensor fotoelektrik dan sumber cahaya di kepala membaca.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
KA-600 encoder, yang dirancang khusus untuk alat mesin besar, fitur di
ukuran besar dan kekakuan yang baik.
Memperkuat kekakuan dan stabilitas.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
