Detail produk:
|
Nama Item: | KA600-1400mm Glass Linear Scale SINO Optical Encoder | Aplikasi: | Linear Encoder dengan Digital Reading Counter dan M Cover |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Panjang: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Bahan: | Aluminium |
Fungsi: | EDM/Bubut/Grinding/Mesin Bor/Mesin Penggilingan | Resolusi: | 0,5/1/5 μm |

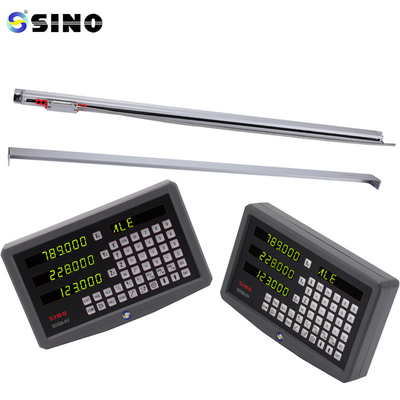

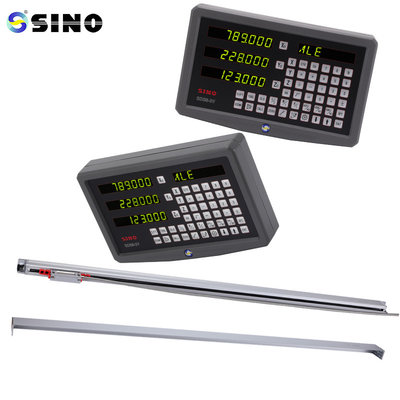

SINO KA600-1400mm Precision 1μm Linear Scale DRO 2/3 Axis Digital Readout Glass Encoder Lathe Mill
Paket ini mencakup:
KA500-1000mm skala kaca linier, satu bagian.
Ada resolusi 0.5/1/5um.
Tergantung pada kebutuhan pelanggan, panjang encoder yang disesuaikan (L0) dapat ditawarkan.
Sensor optik: Encoder dilengkapi dengan beberapa sensor optik atau detektor yang diposisikan di sekitar cakram atau cincin.Sensor ini mendeteksi tanda optik saat disk berputar dan mengubahnya menjadi sinyal listrik.
Pola Kode: Tanda optik pada cakram encoder dapat mengambil bentuk yang berbeda tergantung pada skema pengkodean yang digunakan. Kode biner, seperti kode Gray atau kode biner alami, umumnya digunakan.Kode abu-abu sering disukai karena mereka memastikan bahwa hanya satu bit yang berubah antara posisi yang berdekatan, mengurangi kemungkinan kesalahan selama transisi posisi.
Resolusi: Resolusi encoder sudut optik absolut ditentukan oleh jumlah tanda atau kode pada disk.Encoder resolusi tinggi memiliki lebih banyak tanda dan memberikan resolusi sudut yang lebih halusResolusi biasanya ditentukan dalam bit atau jumlah per revolusi (CPR).
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
KA-600 encoder, yang dirancang khusus untuk alat mesin besar, fitur di
ukuran besar dan kekakuan yang baik.
Memperkuat kekakuan dan stabilitas.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
