Detail produk:
|
Nama Item: | SINO KA600-1500mm 1μM Skala linier | Aplikasi: | DRO 2/3 Axis Digital Reading Encoder |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Panjang: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Bahan: | Aluminium |
Fungsi: | EDM/Bubut/Grinding/Mesin Bor/Mesin Penggilingan | Resolusi: | 0,5/1/5 μm |

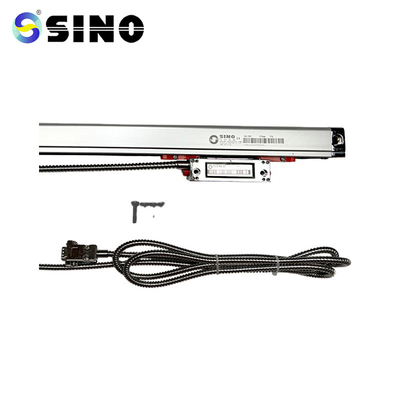

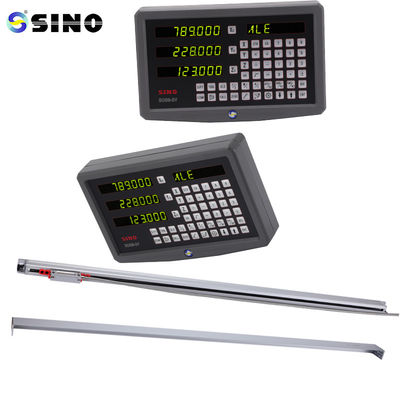

SINO KA600-1500mm 1μM Skala Linear DRO 2/3 Axis Digital Readout Encoder Mesin bubut presisi tinggi
Paket ini mencakup:
skala kaca linier, satu bagian, KA500-1500mm.
Resolusi 0,5/1/5um tersedia.
Panjang encoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan pelanggan.
Beberapa sensor optik atau detektor dibangun di dalam encoder dan ditempatkan di sekitar disk atau cincin.sensor ini mengambil penanda optik dan menerjemahkannya ke dalam impuls listrik.
Pola Kode: Tergantung pada metode pengkodean yang digunakan, tanda optik pada cakram pengkodean dapat mengambil bentuk yang berbeda.Kode abu-abu sering dipilih karena mereka menjamin bahwa hanya satu bit perubahan antara lokasi tetangga, meminimalkan kemungkinan kesalahan pada titik transisi ini.
Jumlah tanda atau kode pada cakram menentukan resolusi encoder sudut optik absolut..Dalam kebanyakan kasus, resolusi dinyatakan dalam bit atau jumlah per revolusi (CPR).
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
KA-600 encoder, yang dirancang khusus untuk alat mesin besar, fitur di
ukuran besar dan kekakuan yang baik.
Memperkuat kekakuan dan stabilitas.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
