Detail produk:
|
Nama Item: | SINO KA600-2100mm 1μm Optical Linear Scale Encoder | Aplikasi: | DRO 2/3 Axis Digital Read-out Encoder counter |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Panjang: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | bahan: | Aluminium |
fungsi: | EDM/Bubut/Grinding/Mesin Bor/Mesin Penggilingan | Resolusi: | 0,5/1/5 μm |
Cahaya Tinggi: | SINO KA600-2100mm Digital Read-out Encoder,1μm Digital Read-out Encoder,Digital Read-out Encoder 3 sumbu |

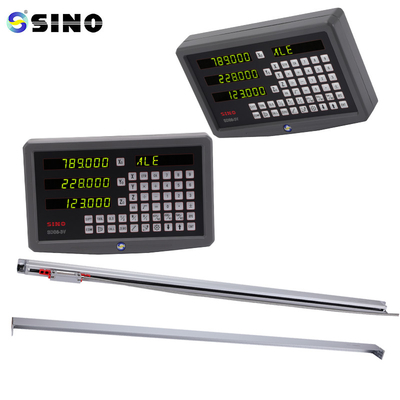

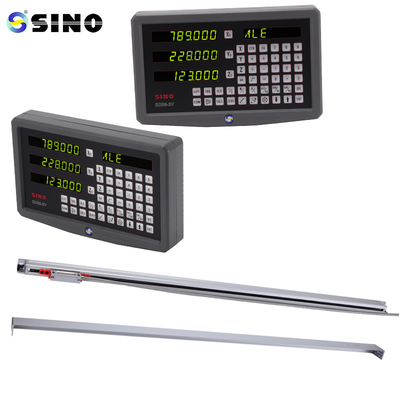

Mesin bubut presisi tinggi SINO KA600-2100mm 1μm Skala linier DRO 2/3 Axis Digital Read-out Encoder
Paket ini mencakup:
Skala kaca linier satu bagian, KA600-2100mm.
Resolusi yang ditawarkan dalam 0.5/1/5um.
Kebutuhan pelanggan dapat dipertimbangkan saat menyediakan panjang encoder yang disesuaikan (L0).
Encoder memiliki beberapa sensor optik atau detektor yang diposisikan di seluruh cakram atau cincin. Sensor ini mendeteksi penanda optik saat cakram berputar dan mengubahnya menjadi impuls listrik.
Pola Kode: Tanda optik pada cakram encoder dapat mengambil berbagai bentuk tergantung pada teknik pengkodean yang digunakan.Kode biner yang sering digunakan adalah kode biner alami dan kode abu-abuKode abu-abu digunakan secara luas karena mengurangi kemungkinan kesalahan di situs transisi ini dengan memastikan bahwa hanya satu bit yang berubah antara wilayah yang berdekatan.
Jumlah tanda atau kode pada cakram menentukan resolusi encoder sudut optik absolut..Dalam kebanyakan kasus, resolusi dinyatakan dalam bit atau jumlah per revolusi (CPR).
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
KA-600 encoder, yang dirancang khusus untuk alat mesin besar, fitur di
ukuran besar dan kekakuan yang baik.
Memperkuat kekakuan dan stabilitas.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
