Detail produk:
|
Nama Item: | SINO KA600-1100mm Optical Encoder dengan DRO Systems Grating Linear Glass Scale | Aplikasi: | Linear Encoder dengan sistem M Cover Digital Readout |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
Panjang: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | bahan: | Aluminium |
fungsi: | EDM/Bubut/Grinding/Mesin Bor/Mesin Penggilingan | Resolusi: | 1/5/0,5 μm |
Cahaya Tinggi: | SINO KA600-1100mm Linear Optical Encoder,DRO Linear Optical Encoder,DRO Systems Grating Linear Optical Encoder |

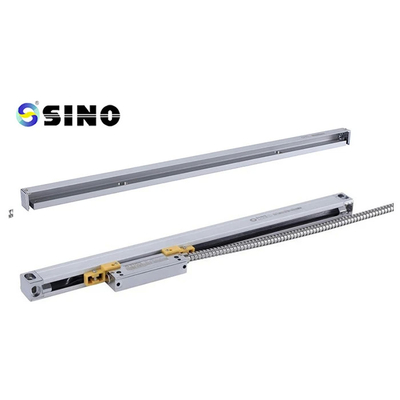

Sistem DRO Grating Skala Kaca Linear 5um 1um 0.5um SINO KA600-1100mm Optical Encoder
Fitur Utama:
1 Pengukuran Resolusi Tinggi: DRO Systems Grating Linear Glass Scale menyediakan pilihan pengukuran yang tepat dari 5um, 1um, atau 0.5um, yang memungkinkan operasi pemesinan yang disesuaikan.
2 Kinerja yang dapat diandalkan: SINO KA600-1100mm Optical Encoder dikenal karena konstruksi dan daya tahan yang kuat, memastikan pembacaan yang konsisten dan akurat dari waktu ke waktu.
3 Mudah Dipasang: Sistem ini dilengkapi dengan semua komponen yang diperlukan dan instruksi yang jelas untuk pemasangan yang bebas kerumitan.
4 User-Friendly Interface: Unit tampilan pembacaan digital memiliki antarmuka yang intuitif, sehingga mudah untuk menavigasi dan memantau proses pemesinan.
5 Aplikasi serbaguna: Cocok untuk berbagai tugas mesin, termasuk penggilingan dan operasi mesin bubut, SINO KA600-1100mm Optical Encoder meningkatkan presisi dan produktivitas.
Instruksi Penggunaan:
Pemasangan: Pasanglah Skala Kaca Linear DRO Systems Grating dengan aman ke mesin Anda menggunakan bracket pemasangan yang disediakan.
Koneksi: Sambungkan skala kaca linier ke pengenkoder optik SINO KA600 menggunakan kabel yang disediakan.
Menyalakan: Menyalakan unit tampilan digital dan pastikan bahwa itu dikalibrasi dengan benar.
Pemilihan pengukuran: Pilih resolusi yang diinginkan (5um, 1um, atau 0.5um) pada unit tampilan untuk memenuhi kebutuhan pemesinan Anda.
Pemilihan sumbu: Pilih sumbu yang sesuai (X, Y, atau Z) pada unit tampilan untuk pengukuran dan pemantauan.
Pengukuran: Sistem pembacaan digital akan menampilkan pengukuran yang akurat secara real time, memungkinkan operasi pemesinan yang tepat.
Zeroing: Gunakan fungsi zeroing untuk menetapkan titik referensi dan mengatur ulang pengukuran sesuai kebutuhan.
Fitur Tambahan: Sistem pembacaan digital dapat menawarkan fungsi tambahan seperti nilai preset, kompensasi kesalahan, dan rotasi koordinat.Lihat manual pengguna untuk instruksi rinci.

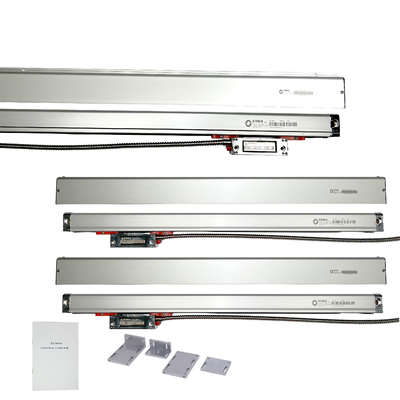

Paket ini mencakup:
Skala linier SINO KA600 adalah perangkat pengukuran presisi yang umum digunakan di berbagai industri, termasuk mesin, manufaktur, dan metrologi.Hal ini dirancang untuk memberikan pengukuran yang akurat dan dapat diandalkan dari pergeseran linier atau posisi.

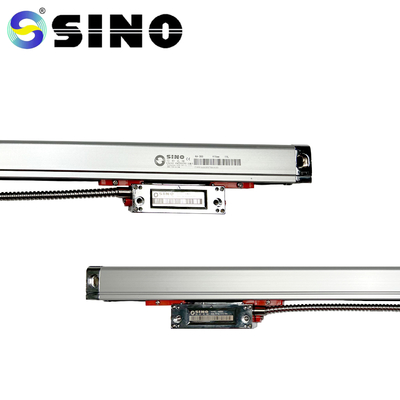

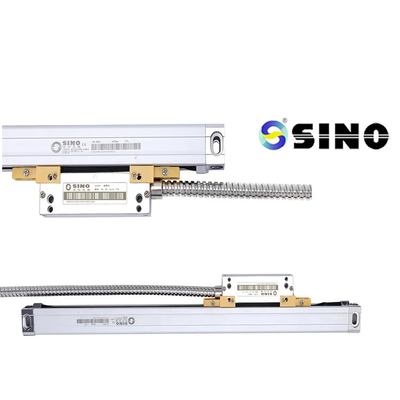

Skala linier KA600 menggunakan sistem pengkodean optik tambahan untuk menentukan posisi kepala pembacaan skala.Biasanya terdiri dari skala kaca atau logam dan kepala baca yang bergerak di sepanjang skala saat benda yang diukur atau komponen mesin bergerakKepala membaca berisi sumber cahaya dan sensor fotoelektrik yang mendeteksi gradasi atau tanda pada skala.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
KA-600 encoder, yang dirancang khusus untuk alat mesin besar, fitur di
ukuran besar dan kekakuan yang baik.
Memperkuat kekakuan dan stabilitas.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
