Detail produk:
|
| Nama Item: | Skala Linier Sensor Optik SINO KA500 | Aplikasi: | Skala Ramping dengan Pembacaan Digital |
|---|---|---|---|
| Penggunaan: | Sensor posisi penskalaan Encoder Kaca | Panjang Disesuaikan: | 70mm/120mm/170mm/220mm |
| Panjang: | 320mm/370mm/420mm/470mm | bahan: | Aluminium |
| fungsi: | Mesin EDM/Bubut/Grinding/Boring | Resolusi: | 0,5/1/5 μm |
| Cahaya Tinggi: | Precision Aluminium Slim Linear Scale,Skala linier ramping dengan output EIA-422 |
||
Skala linier Skala ramping EIA-422 Output 5um 1um Sensor optik untuk mesin lathe Boring Milling

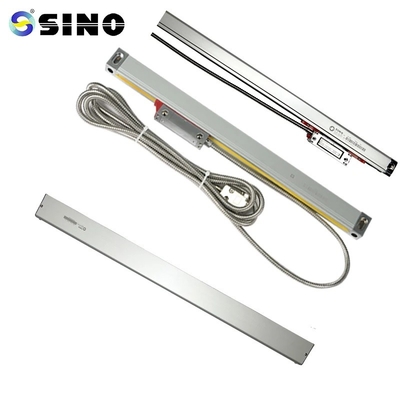

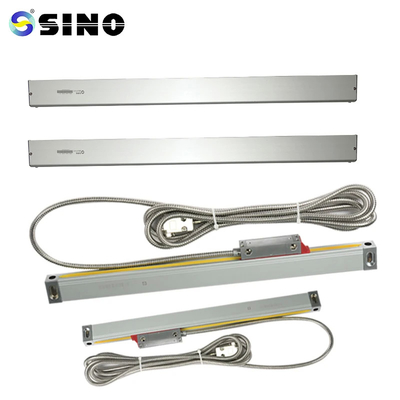

Precision Aluminium Slim Linear Scale With EIA-422 Output Untuk Mesin Lathe, Boring, dan Milling
Paket ini mencakup:
Skala linier kaca, 1 buah, KA500-470mm
0.5/1/5 m resolusi tersedia.
Panjang encoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan konsumen. ((Panjang:70-470mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
Pedoman Operasi:
Pengguna harus membaca deskripsi umum, pertimbangan keselamatan, dan
Seluruh isi dari Bab 1.
Deskripsi Umum, Pertimbangan Keamanan, dan semua rincian dalam
Para spesialis harus mematuhi pasal 1 sampai 3 secara ketat saat melakukan pemasangan, pengujian, dan pemeliharaan.
memahami setiap konsep tunggal dari bab 4-5.
Manual operasi ini hanya membahas rangkaian terpadu seri SINO KA.
Pengkodean sederhana.
4Silakan baca rekomendasi keselamatan yang diberikan di bawah ini.
Gunakan encoder linear Anda dengan hati-hati.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
