Detail produk:
|
Nama Item: | Optical Encoder Glass Linear Scale | Aplikasi: | Sistem Pembacaan Digital Glass Linear Encoder |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 70mm/120mm/170mm/220/270/320/370mm |
Panjang: | 320mm/370mm/420mm/470/520/570/620mm | bahan: | Aluminium/Metal |
fungsi: | Mesin EDM/Bubut/Grinding/Boring | Resolusi: | 0,5/1/5 μm |
Cahaya Tinggi: | Skala Linear Kaca Ka500,470mm Panjang Skala Linear Kaca,5um Resolusi Glass Linear Encoder |

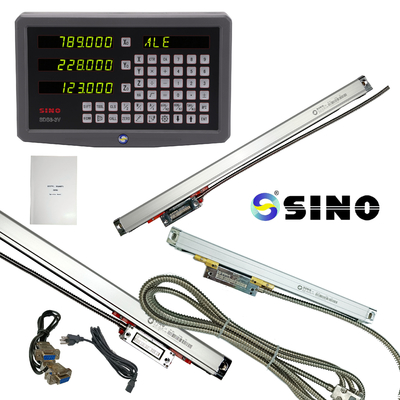

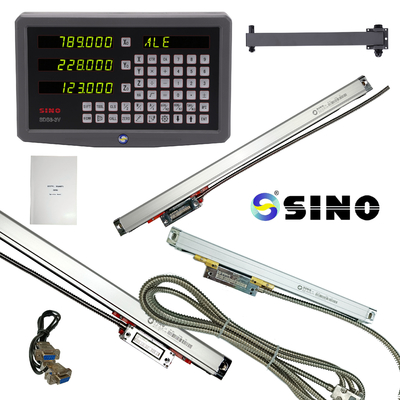

SINO KA500 Optical Encoder Glass Linear Scale CNC Linear Encoder Scale untuk Digital Reading
Optical Encoder Glass Linear Scale Ka500, Resolusi 0,5/1/5um, Panjang 70-470mm Untuk Membaca Digital
Scale Linear Glass SINO KA500 Optical Encoder adalah skala encoder linier CNC yang dirancang untuk digunakan dengan sistem pembacaan digital (DRO).Ini memberikan umpan balik pengukuran yang akurat dan dapat diandalkan untuk mesin CNCTeknologi pengkode optik memastikan resolusi tinggi dan daya tahan, membuatnya cocok untuk aplikasi industri yang menuntut.
Fitur:
Teknologi Enkoder Optik: Skala linier KA500 menggunakan teknologi enkoder optik, yang memungkinkan pengukuran presisi tinggi dengan resolusi yang sangat baik.Sistem optik memungkinkan deteksi posisi yang akurat dan meminimalkan kesalahan yang disebabkan oleh faktor lingkungan seperti getaran dan perubahan suhu.
Skala Linear Kaca: Skala linear terbuat dari kaca berkualitas tinggi, memastikan daya tahan dan stabilitas dalam lingkungan pemesinan yang keras.Konstruksi kaca memberikan ketahanan terhadap keausan mekanik dan korosi, memperpanjang umur timbangan.
Kompatibilitas CNC: Skala linier KA500 kompatibel dengan mesin CNC, membuatnya cocok untuk digunakan dalam berbagai aplikasi manufaktur dan pemesinan.Hal ini dapat dengan mudah diintegrasikan ke dalam sistem kontrol mesin CNC untuk penentuan posisi yang tepat dan kontrol gerakan.
Mudah Dipasang: Skala linier dirancang untuk pemasangan yang mudah, dengan bracket pemasangan dan aksesori yang disertakan dalam paket.Ini menyederhanakan proses setup dan memungkinkan integrasi cepat ke dalam sistem CNC yang ada.
Opsi Panjang Panjang: Skala linier KA500 tersedia dalam panjang yang berbeda untuk mengakomodasi berbagai ukuran mesin dan jarak perjalanan.Fleksibilitas ini memungkinkan pengguna untuk memilih panjang skala yang tepat berdasarkan kebutuhan khusus mesin mereka.
Fungsionalitas:
SINO KA500 Optical Encoder Glass Linear Scale memberikan umpan balik posisi yang akurat dan real-time untuk mesin CNC.memungkinkan operator untuk mencapai hasil pemesinan yang akurat dan menjaga toleransi yang ketatKemampuan pengukuran resolusi tinggi dari skala linier memastikan akurasi yang sangat baik, meningkatkan kinerja keseluruhan sistem CNC.
Penggunaan:
Skala linier KA500 banyak digunakan dalam aplikasi pemesinan CNC di seluruh industri seperti metalworking, woodworking, dan manufaktur.Ini cocok untuk aplikasi yang membutuhkan umpan balik posisi yang tepat dan andal, termasuk penggilingan, memutar, menggiling, dan operasi CNC lainnya.
KA-500 adalah encoder kecil yang dibuat khusus untuk mesin alat dengan pemasangan terbatas dan area kerja.Ukuran adalah 70 mm dengan 470 mm.

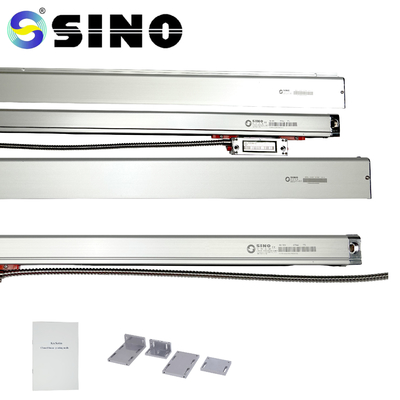

Paket ini mencakup:
Skala linier kaca, 1 buah, KA500-470mm
0.5/1/5 m resolusi tersedia.
Panjang encoder yang disesuaikan (L0) dapat disediakan berdasarkan kebutuhan konsumen. ((Panjang:70-470mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
Pedoman Operasi
Pengguna harus membaca Deskripsi Umum, Pertimbangan Keamanan, dan
semua isi dari Bab 1 3.
2Selain Deskripsi Umum, Pertimbangan Keamanan, dan seluruh informasi dalam
Teknisi untuk pemasangan, pengujian, dan perbaikan harus dengan hati-hati mengikuti Bab 1 sampai 3.
mencakup setiap bagian dari Bab 4 ̊5.
3Hanya seri KA SINO dari sirkuit terintegrasi yang tercakup dalam instruksi operasi ini.
Enkoder linier.
Silakan luangkan waktu untuk membaca pertimbangan keselamatan di bawah ini.
menggunakan encoder linear Anda dengan aman.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
