Detail produk:
|
Nama Item: | Mesin Bubut Encoder Pembacaan Digital 2/3 Sumbu dengan Skala Linier 1μm untuk SINO KA600-2100mm DRO | Aplikasi: | DRO 2/3 Axis Digital Read-out Encoder counter |
---|---|---|---|
Penggunaan: | penskalaan sensor posisi | Panjang Disesuaikan: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Panjang: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | bahan: | Aluminium |
fungsi: | EDM/Bubut/Grinding/Mesin Bor/Mesin Penggilingan | Resolusi: | 0,5/1/5 μm |
Cahaya Tinggi: | 3 Axis Digital Read-out Encoder,Digital Read-out Encoder Untuk Mesin Lathe |

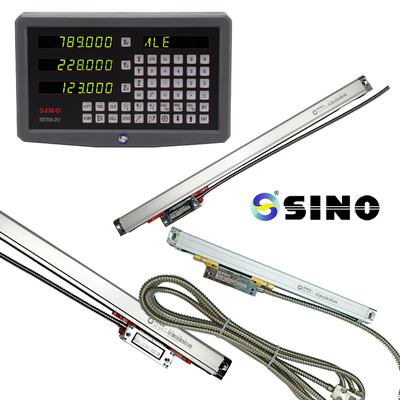

Mesin bubut presisi tinggi SINO KA600-2100mm 1μm Skala linier DRO 2/3 Axis Digital Read-out Encoder
Mesin Lathe 2/3 Axis Digital Readout Encoder Dengan Skala Linear 1μM Untuk SINO KA600-2100mm DRO
Lathe presisi tinggi 1μM Skala Linear Digital Reading (DRO) untuk Lathe, khususnya model SINO KA600-2100mm,adalah solusi mutakhir yang dirancang untuk meningkatkan presisi dan akurasi dalam operasi mesin bubutSistem DRO canggih ini menggabungkan skala linier resolusi tinggi dan encoder yang kuat, memberikan pengukuran yang dapat diandalkan dan real-time untuk hasil mesin yang lebih baik.
Fitur Utama:
1️?? Keakuratan Tinggi: Dengan akurasi pengukuran 1μm (mikrometer), SINO KA600-2100mm memastikan posisi yang tepat dan pengukuran yang akurat selama operasi mesin bubut.
2️?? Linear Scale Encoder: Encoder memberikan umpan balik posisi real-time, memungkinkan kontrol dan pemantauan gerakan bubut yang tepat.
3️ Digital Reading Display: Digital Reading Display menyajikan pengukuran yang jelas dan akurat, meningkatkan efisiensi dan mengurangi kesalahan dalam tugas pemesinan.
Kemampuan dua/tiga sumbu: Dilengkapi dengan kemampuan untuk memantau dan mengontrol dua atau tiga sumbu secara bersamaan, memungkinkan gerakan yang tepat dan peningkatan produktivitas.
5️?? User-Friendly Interface: Sistem DRO memiliki antarmuka yang ramah pengguna untuk pengaturan, kustomisasi, dan operasi yang intuitif.
Penggunaan: Pasang enkoder skala linier pada sumbu mesin bubut, sambungkannya ke unit DRO, dan hidupkan.Tampilan digital akan menunjukkan pengukuran real-time untuk kontrol yang tepat atas gerakan bubut.
Penggunaan:
Tempatkan pengkode skala linier pada poros mesin, menghubungkannya ke unit DRO, dan hidupkan.memungkinkan kontrol yang tepat atas gerakan mesin.
Paket ini mencakup:
Skala kaca linier satu bagian, KA600-2100mm.
Resolusi yang ditawarkan dalam 0.5/1/5um.
Kebutuhan pelanggan dapat dipertimbangkan saat menyediakan panjang encoder yang disesuaikan (L0).
Encoder memiliki beberapa sensor optik atau detektor yang diposisikan di seluruh cakram atau cincin. Sensor ini mendeteksi penanda optik saat cakram berputar dan mengubahnya menjadi impuls listrik.
Pola Kode: Tanda optik pada cakram encoder dapat mengambil berbagai bentuk tergantung pada teknik pengkodean yang digunakan.Kode biner yang sering digunakan adalah kode biner alami dan kode abu-abuKode abu-abu digunakan secara luas karena mengurangi kemungkinan kesalahan di situs transisi ini dengan memastikan bahwa hanya satu bit yang berubah antara wilayah yang berdekatan.
Jumlah tanda atau kode pada cakram menentukan resolusi encoder sudut optik absolut..Dalam kebanyakan kasus, resolusi dinyatakan dalam bit atau jumlah per revolusi (CPR).
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Panjang pengukuran efektif encoder L1: Dimensi lubang pemasangan encoder
L2: Dimensi keseluruhan encoder
KA-600 encoder, yang dirancang khusus untuk alat mesin besar, fitur di
ukuran besar dan kekakuan yang baik.
Memperkuat kekakuan dan stabilitas.
Informasi lebih lanjut:
Semua skala linier akan diuji sebelum pengiriman.
