Sistem Membaca Digital SINO SDS2-3MS untuk Mesin Lathes dan Milling dengan Tampilan Koordinat Tiga-Axis

SDS2-3MS SINO Digital Readout System, dilengkapi dengan layar SDS3MS, dirancang khusus untuk digunakan dengan mesin bubut dan mesin penggiling.memungkinkan operator untuk secara efektif memantau dan mengendalikan proses pemesinan dengan akurasi tinggi.

Fitur:

SDS3MS Display: Sistem pembacaan digital SDS3MS memiliki antarmuka yang jelas dan intuitif untuk pemantauan pengukuran mesin tanpa usaha.menyediakan kontrol yang nyaman dan efisien bagi operator.

Kemampuan Multi-Axis: Sistem SDS2-3MS DRO mendukung beberapa sumbu, memberikan umpan balik pengukuran dan kontrol untuk berbagai gerakan mesin.Fungsi ini memastikan posisi yang tepat dan pengolahan yang akurat pada beberapa poros secara bersamaan, meningkatkan efisiensi dan presisi secara keseluruhan.

Kompatibilitas dengan mesin bubut dan mesin penggiling: Sistem DRO sangat serbaguna, sehingga cocok untuk mesin bubut dan mesin penggiling.Ini terintegrasi dengan mulus dengan berbagai peralatan dan dapat dengan mudah dimasukkan ke dalam sistem kontrol mesin yang ada, memastikan operasi yang lancar dan efisien.

Keakuratan Tinggi: Sistem pembacaan digital menawarkan pembacaan pengukuran yang sangat akurat, memastikan kontrol yang tepat atas gerakan mesin.Tingkat presisi ini memungkinkan para mekanik untuk mencapai toleransi yang ketat, yang sangat penting untuk mencapai hasil pengolahan yang optimal dan mempertahankan standar kualitas yang tinggi.

Modus Pengukuran Inkremental dan Absolute: Sistem SDS2-3MS DRO menawarkan modus pengukuran inkremental dan absolut, memberikan fleksibilitas untuk berbagai tugas pemesinan.Operator dapat dengan mudah beralih antara mode untuk memenuhi persyaratan khusus, meningkatkan fleksibilitas dan kemampuan beradaptasi di berbagai skenario mesin.

Fungsionalitas:

SDS2-3MS SINO Digital Readout System for Lathes and Milling Machines memungkinkan pemantauan dan kontrol yang tepat dari gerakan mesin selama operasi pemesinan.Ini memberikan umpan balik pengukuran real-time, memungkinkan operator untuk melakukan penyesuaian dan koreksi yang cepat, memastikan hasil pemesinan yang akurat dan berkualitas tinggi.

Penggunaan:

Sistem DRO banyak digunakan dalam operasi mesin yang membutuhkan pengukuran dan kontrol yang tepat, termasuk memutar, menggiling, mengebor, dan mengebor.Aplikasi-aplikasinya mencakup berbagai industri seperti pengolahan logam, pengolahan kayu, otomotif, dan kedirgantaraan, di mana presisi tinggi sangat penting untuk mencapai hasil yang optimal dan mempertahankan standar kualitas.

Operasi mesin bubut: Sistem ini sangat cocok untuk tugas mesin bubut seperti menghadap, memutar, menyempit, threading, dan alur.memastikan hasil pengolahan yang akurat dan hasil optimal dalam operasi mesin bubutTingkat presisi ini membantu mencapai toleransi yang ketat dan finishing berkualitas tinggi dalam berbagai aplikasi mesin bubut.

Operasi penggilingan: Sistem DRO sangat efektif untuk tugas penggilingan seperti kontur, slotting, pengeboran, dan profil.memungkinkan operator untuk mencapai hasil yang konsisten dan akurat di berbagai aplikasi penggilinganTingkat presisi ini sangat penting untuk menjaga standar kualitas tinggi dan memastikan bahwa hasil mesin memenuhi spesifikasi yang diinginkan.operator dapat dengan mudah mengelola operasi penggilingan yang kompleks sambil mencapai kinerja optimal dan hasil presisi tinggi.

SDS3MS DROSDS3MS DRO adalah alat ukur serbaguna, serbaguna dengan tampilan numerik 3-koordinat, menjadikannya ideal untuk berbagai mesin alat.dengan parameter yang dapat disesuaikan untuk memenuhi persyaratan pemesinan khususAdaptivitas ini memastikan pengukuran dan kontrol yang tepat di berbagai operasi, meningkatkan efisiensi dan akurasi.SDS3MS DRO memberikan data yang dapat diandalkan, hasil presisi tinggi, membuatnya menjadi alat penting untuk konfigurasi mesin yang beragam dan meningkatkan produktivitas secara keseluruhan.

Parameter pembacaan digital SINO SDS3MS

1. Tegangan Masuk: AC 85V sampai 250V, 50Hz sampai 60Hz
2. Konsumsi daya: 15W / 25VA
3. Opsi koordinat: sumbu tunggal (A), sumbu ganda (XY), sumbu tiga (XYZ)
4. Tampilan: LED 7-segmen untuk data numerik dengan tanda; tampilan simbol 8-meter
5. Berat: 2 kg
6. Sinyal Masuk: TTL, EIA-422, output kolektor terbuka; bekerja dengan pengontrol terprogram
7. Frekuensi sinyal: Lebih dari 100 kHz
8. Pilihan resolusi: 10 mikron, 5 mikron, 2 mikron, 1 mikron, 0,5 mikron

Fungsi Dasar

Konversi milimeter ke inci: Memungkinkan konversi mutlak dan relatif antara milimeter dan inci.
Mid-Split Function: Fungsi "R" yang halus untuk membagi atau membagi bentuk dengan mudah.
Pembagian Lingkaran Lingkaran: Membagi lingkaran lingkaran menjadi bagian yang sama.
Penyimpanan Titik Nol Bagian Kerja: Simpan hingga 200 titik nol untuk cepat dan mudah diingat.
Pembagian lubang di sepanjang garis miring: Memisahkan lubang dengan tepat di sepanjang garis sudut.
Alat Perhitungan Matematika: Termasuk alat canggih untuk perhitungan seperti kompensasi diameter.
Proses Bevel Zero Reset: Otomatis mengatur kembali titik nol untuk pemotongan bevel, memastikan permukaan bersudut yang akurat.

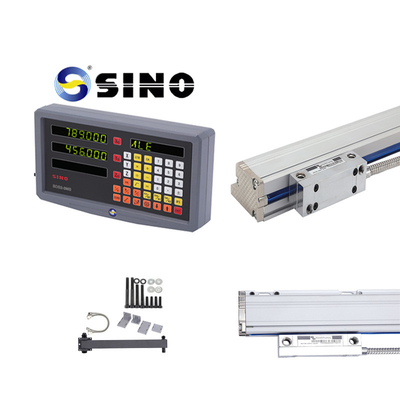

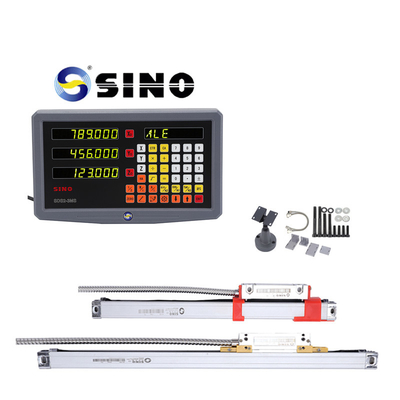

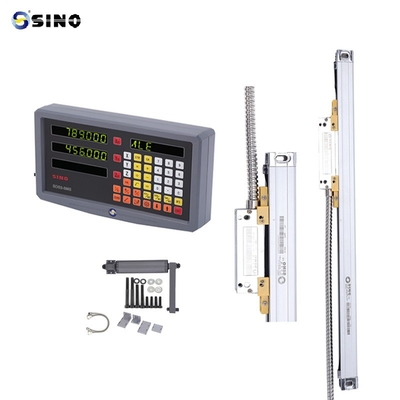

Gambar produk / foto:

Rak di gambar adalah pilihan, bukan produk standar.
