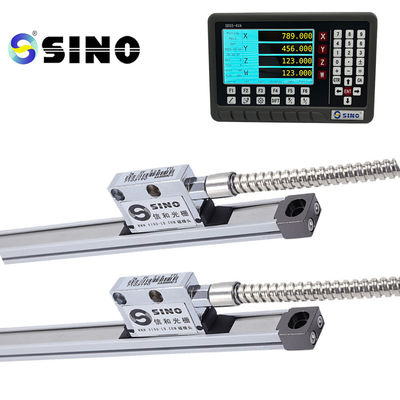

Set Encoder Linear Magnetik SINO KA800MC dengan Digital Readout untuk Mesin Penggilingan 5µm Resolusi 24V
Encoder Linear Magnetik 24V dirancang khusus untuk mesin penggilingan, menawarkan resolusi presisi tinggi 5µm. Encoder ini memastikan umpan balik posisi yang akurat, menjadikannya pilihan ideal untuk aplikasi yang membutuhkan pengukuran yang halus dan andal. Dibuat untuk tahan terhadap tuntutan lingkungan permesinan, memberikan kinerja yang tahan lama dan pembacaan yang konsisten untuk operasi penggilingan. Dengan teknologi canggihnya, encoder ini meningkatkan efisiensi dan akurasi keseluruhan mesin penggilingan, berkontribusi pada operasi yang lebih lancar dan hasil yang berkualitas lebih tinggi
Fitur utama
Teknologi magnetik: Encoder menggunakan prinsip magnetik untuk mengukur perpindahan linier secara akurat di sepanjang sumbu mesin penggilingan. Metode ini memastikan umpan balik posisi yang konsisten dan presisi, menjadikannya sangat andal untuk pengoperasian mesin.
Resolusi 5µm: Dengan resolusi 5µm, encoder ini dapat mendeteksi gerakan sekecil 5 mikrometer. Tingkat presisi yang tinggi ini meningkatkan kemampuan mesin untuk melakukan penyesuaian halus, meningkatkan akurasi permesinan secara keseluruhan.
Catu daya 24V: Dirancang untuk beroperasi pada catu daya 24V, encoder memberikan kinerja yang stabil dan andal. Pastikan terhubung ke sumber daya yang sesuai untuk pengoperasian yang optimal.
Pemasangan yang mudah: Encoder Linear Magnetik 24V yang sesuai dengan RoHS dirancang untuk pemasangan yang mudah pada mesin penggilingan. Dapat dipasang pada sumbu bergerak mesin, dengan output pengukurannya terhubung ke sistem kontrol mesin atau pembacaan digital eksternal (DRO) untuk pemantauan waktu nyata.
Kompatibilitas mesin penggilingan: Encoder ini dirancang khusus untuk digunakan dengan mesin penggilingan, membuatnya kompatibel dengan berbagai jenis mesin, seperti penggilingan vertikal, penggilingan horizontal, dan mesin penggilingan CNC. Ini memberikan fleksibilitas yang dibutuhkan untuk berintegrasi secara mulus ke dalam berbagai aplikasi penggilingan.
Keunggulan Produk
Kepala baca berukuran kecil, yang menempati ruang kecil dan mudah dipasang.
Kinerja Tinggi: Seri kisi magnetik SINO dan penggaris optik presisi kami telah lulus inspeksi kualitas yang ketat. Memenuhi standar akurasi dan kekakuan, kelurusan yang baik, dan pengukuran yang tepat. Panjang Perjalanan: 120mm hingga 100.000mm Resolusi: 5μm
Kepala baca yang disegel dengan struktur profil yang sempurna membuatnya cocok dengan kelas perlindungan IP67
Skala magnetik KA800MC-5 terutama cocok untuk pemrosesan dan pengukuran dengan persyaratan presisi rendah dan sedang
Skala magnetik menawarkan beberapa keunggulan, termasuk:
Akurasi: Skala magnetik menawarkan pengukuran resolusi tinggi yang luar biasa, seringkali dalam rentang sub-mikron, memastikan penentuan posisi yang tepat untuk aplikasi di mana akurasi sangat penting. Ini menjadikannya pilihan yang sangat baik untuk tugas-tugas presisi tinggi.
Non-kontak: Karena kepala baca beroperasi tanpa kontak fisik dengan skala, tidak ada keausan pada sistem. Desain non-kontak ini mengurangi persyaratan perawatan, memperpanjang umur sistem secara keseluruhan.
Kekebalan terhadap Kontaminan: Sifat non-kontak dari skala magnetik memberikan tingkat ketahanan yang tinggi terhadap faktor lingkungan seperti debu, kotoran, dan cairan. Kekebalan ini membuatnya ideal untuk digunakan dalam kondisi yang menantang di mana sistem berbasis kontak tradisional mungkin gagal.
Daya Tahan: Skala magnetik dibuat agar tangguh, dengan ketahanan yang kuat terhadap guncangan dan getaran. Daya tahan ini memastikan kinerja yang andal di lingkungan industri yang menuntut, di mana sistem pengukuran lain mungkin rentan terhadap kerusakan.
Parameter teknis
| Sensor Skala Magnetik |
| Sinyal referensi |
Setiap 5mm(C) |
| Pitch |
5mm |
| Spesifikasi pita penggaris |
5+5mm |
| Resolusi |
5µm |
| Celah yang Tersedia |
2mm |
| Akurasi |
± (0.035 + 0.02 x L)mm,L:panjang pengukuran efektif,Satuan:m |
| Kabel |
5 inti atau 8 inti |
| Bentuk keluaran |
TTL atau RS-422 |
| Celah antara kepala baca dan sabuk baja pelindung |
0.8～1.8mm |
| Tegangan suplai |
5VDC±5%,24VDC±5% |
| Konsumsi arus (tanpa beban) |
40mAMAKS |
| Konsumsi arus (dengan beban) |
120mAMAKS(5V,RL=120Ω) |
| 60mAMAKS(28V,RL=1.2kΩ) |
| Kecepatan maksimum |
5m/s(MS T 5) |
| Anti-getaran |
100m/s2[10Hz～2000Hz] |
| Ketahanan terhadap benturan |
1000m/s2(11ms) |
| Tingkat perlindungan kepala baca |
IP 67 DIN 40050/IEC 529 |
| Suhu pengoperasian |
-20℃～85℃ |
| Suhu penyimpanan |
-20℃～85℃ |
| Kelembaban |
100％ Non-kondensasi |
| Perlindungan listrik |
Perlindungan pembalikan polaritas daya, perlindungan arus hubung singkat keluaran |
| Kabel standar |
3m, LMAX=50m (kabel kepala baca) |
| Kabel panjang pengukuran |
LMAX=100m
|
Aplikasi Mcale Magnetik Encoder
Mesin bubut berat, Mesin penggilingan, Pengeboran, Mesin penggerinda, EDM (mesin pelepasan listrik)
Pusat permesinan, Mesin pemotong PVC, Mesin pemotong kayu, Mesin pengerjaan kaca, Penanganan material

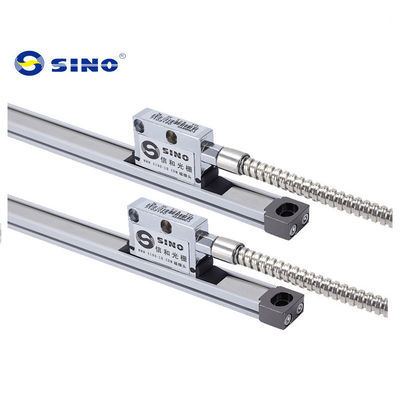

Gambar detail:
Mengapa memilih kami?
Skala magnetik dapat dipotong sesuai kebutuhan Anda
Kepala baca yang sepenuhnya disegel dengan struktur profil yang sempurna membuatnya cocok dengan kelas perlindungan IP67
Teknisi canggih dan struktur bagian dalam
Teknisi kontrol penguatan otomatis mengurangi persyaratan untuk pemasangan, Celah antara pembaca dan pita bisa 3mm (5 mikron)
Waktu persiapan: 1 hari kerja, Pengiriman cepat Oleh FedEx IP
Pertanyaan & Jawaban :
1, Berapa panjang pengukuran maksimum?
Panjang pengukuran hingga 100.000mm
2, Apa yang diwakili oleh panjang 120mm~ 100000mm?
Jawaban: Semua panjang ini berarti panjang perjalanan meja (ukuran bergerak meja, BUKAN ukuran meja) dari sumbu x y z mesin. Anda mungkin perlu menambahkan tambahan 5,5 masing-masing untuk total panjang.
3, Jika saya membutuhkan satu set lengkap DRO 2 Sumbu dengan skala untuk mesin bubut saya, bagaimana cara membelinya?
Jawaban: Anda dapat memilih, yaitu "1 buah DRO 2 Sumbu" "Panjang perjalanan **mm dari encoder linier atau encoder magnetik" "Panjang perjalanan ***mm", maka Anda akan menerima apa yang Anda inginkan.
4, Panjang bergerak sumbu x mesin saya adalah 260mm, dan panjang bergerak sumbu y adalah 530mm, dapatkah Anda menawarkan panjang jenis ini yang tidak tercantum dalam opsi?
Jawaban: Setiap rentang pengukuran skala memiliki peningkatan 20mm. Itu berarti rentang pengukuran skala 250mm dapat mencapai hingga 270mm. Jadi Anda dapat memilih skala 270mm dan skala 570mm untuk mesin Anda.
5, Jika saya hanya membeli 1 buah skala secara terpisah, bisakah saya mendapatkan panduan pengguna?
Jawaban: Panduan pengguna disertakan dengan DRO, Tetapi Anda dapat menghubungi penjual untuk mendapatkan unduhan.
6, Apa yang harus saya pilih untuk mesin bubut atau penggilingan saya?
Jawaban: Mesin bubut biasanya adalah pembacaan 2 sumbu sedangkan mesin penggilingan dapat berupa 2 sumbu atau 3 sumbu
7, Bisakah saya memotong skala jika terlalu panjang untuk mesin saya?
Jawaban: Secara teknis TIDAK. jika Anda seorang pemula, jika tidak, skala mungkin akan rusak dan tidak dapat digunakan
8, Apakah semuanya dikirim oleh Fed Ex, UPS, DHL?
Jawaban: Ya. Dukungan FedEx standar dan lainnya tersedia
